昇降式移動足場「のび~る」シリーズ

  • のび~るシリーズ

のびーるシリーズは仮設機材の中でも、とても好評をいただいている高所作業台。高所作業の効率を上げる為、収納・運搬・簡易組立の機能を持ち合わせた優れた製品です。
電器配線工事、内装工事、塗装工事、溶接工事などに優れています。

資料ダウンロード(PDF)

※画像クリックで拡大表示します。



昇降式移動足場「のび~る」シリーズ

1)様々な現場・用途に

・配管配線工事、内装工事、塗装工事、溶接工事にはもちろん、工場・空港・造船場における補修・点検、倉庫における商品の棚卸しにも役立ちます。

・他にも、デパートやスーパーでの商品陳列、広告看板の取り付け、ホテル・ビル・体育館などの照明器具の交換や、ガラス清掃、飾り付けやメンテナンス作業まで。

・さらにはイベント会場の設営、撮影スタジオでのセッティング、ロケ現場での撮影台などとしても活躍できる優れものです。



2)安全です

・アウトリガーを設置することで、横荷重による6度の転倒余裕角度が保たれますので、高所での作業も安全に行えます。

・基台には昇降部の材料より径の太いパイプを使用しておりますので、作業者へ安心感を与えます。

・乗り込み口ステップ部に踏み板を使用しておりますので、乗り降り時に足元が安定します。



3)現場に必要な作業高さを選べます

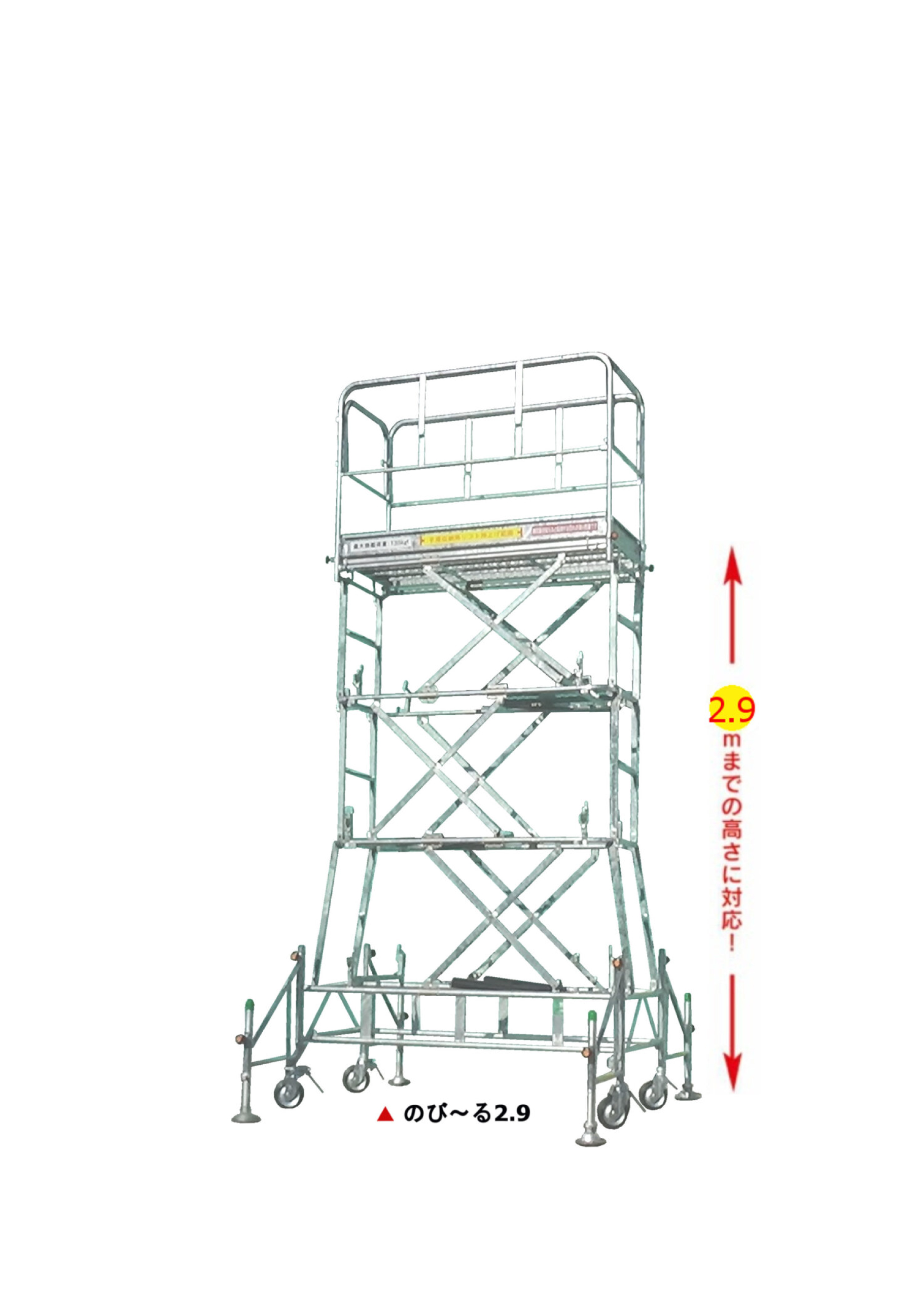

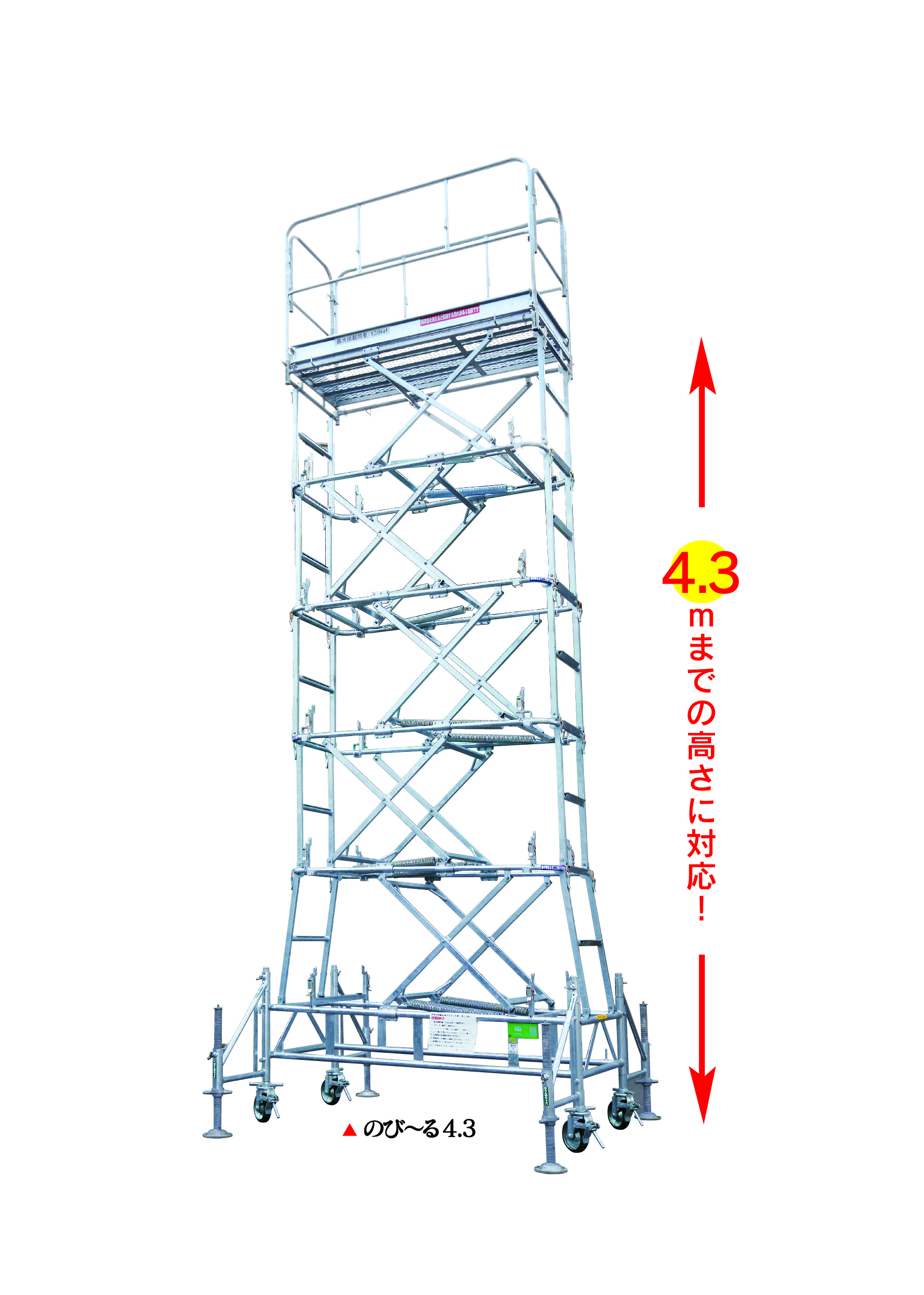

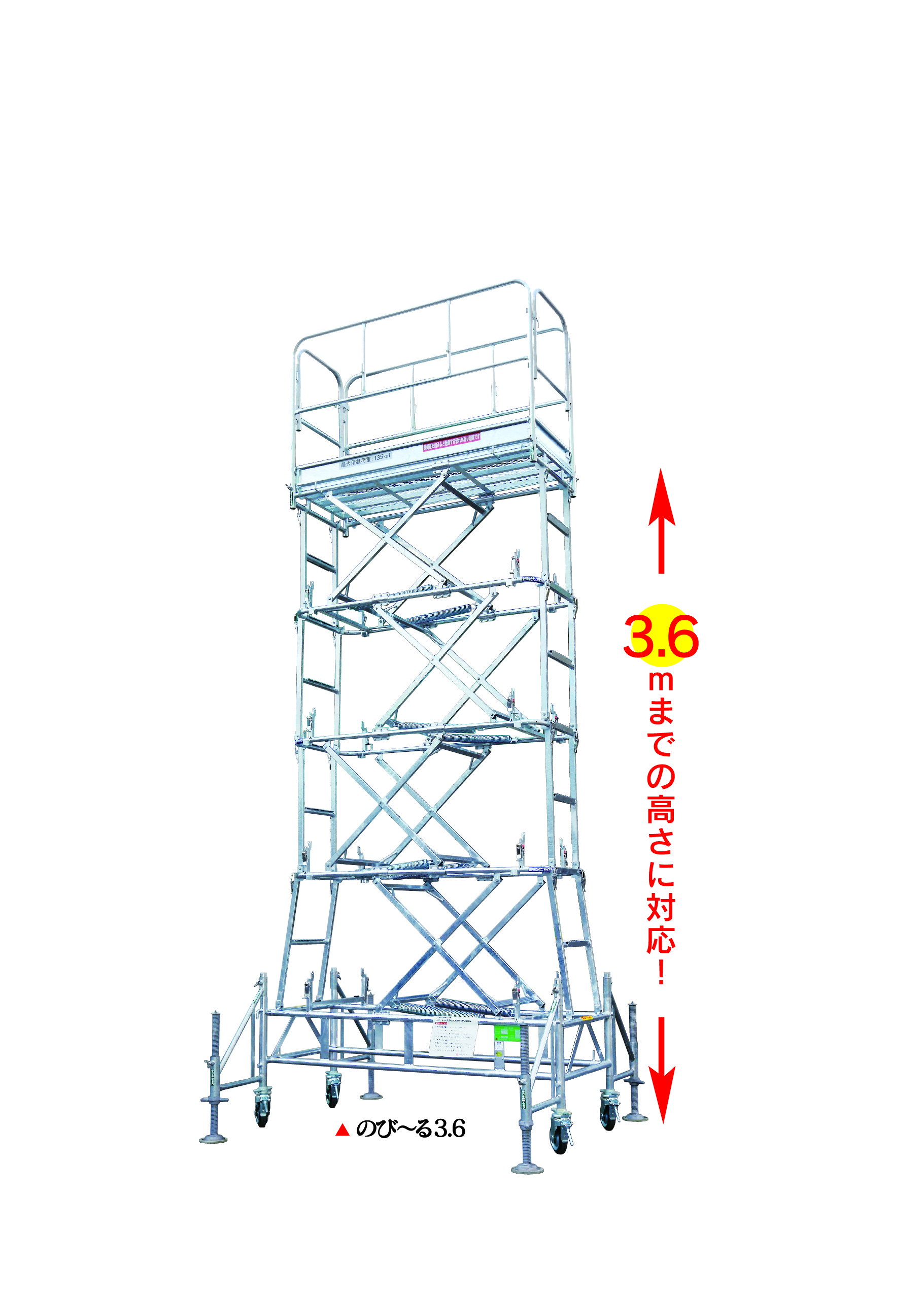

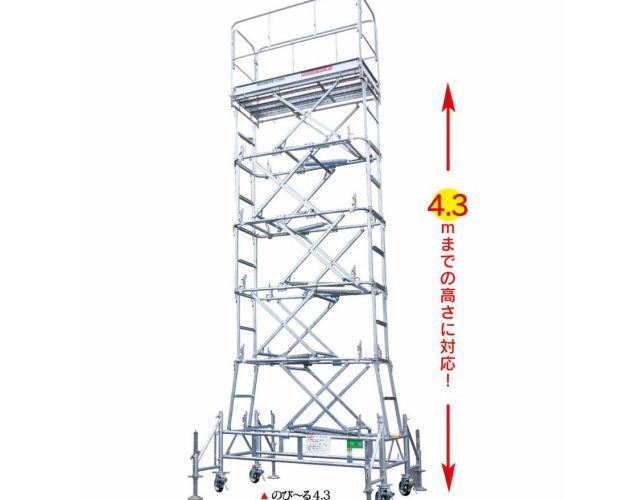

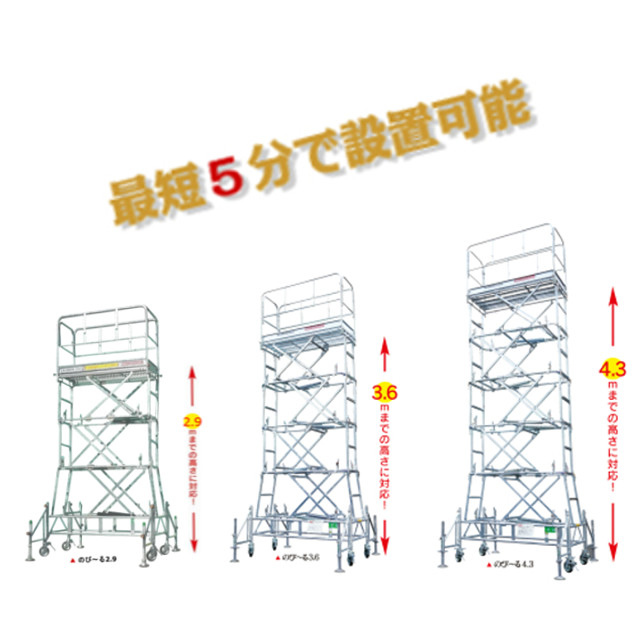

・のび~る2.9では4段階の高さ調節(1.19m~2.86m)、のび~る3.6では5段階の高さ調節(1.34m~3.60m)、のび~る4.3では6段階の高さ調節(1.50m~4.30m)ができますので、様々な作業環境に対応できます。

・昇降装置はバネバランス式になっておりますので、高さ調節が簡単に行えます。





4) 耐久性

・仮設工業会の各種性能強度試験を充たしております。※社団法人仮設工業会「高所作業台」認定基準
・本体・ボルト等の表面に溶融亜鉛メッキ処理を施しておりますので、防錆効果に優れております。



5) 移動・収納・保管がらくにできます

・大径のストッパー付キャスター車輪によって、楽に移動ができます。
・手摺、幅木等は本体に直接収納でき、アウトトリガーを折り畳む事ができますので、省スペースで移動・保管ができます。



性能・強度

試験項目

試験内容

認定基準値

試験結果(供試体No.)

No.1~No.3

圧縮試験

最大使用高での圧縮強度

3.18kN以上([1.77×(A+1)])

3.18kN以上
安定度試験

最も不利な条件において6度の勾配で転倒しないこと

載荷荷重:135Kg ([75×(A+1)])

転倒なし
作業床のたわみ及び強度試験

作業床の最も強度が強い位置での鉛直たわみ量

10mm以下

10mm以下

作業床の最も強度が弱い位置での荷重の最大値

3.18kN以上([1.77×(A+1)])

3.18kN以上

※本広告の使用及び形状は改良等の為、予告なく変更されることがありますのでご了承ください

製品仕様

型式のび~る TSE-2900Sのび~る TSE-3600Sのび~る TSE-4300S
作業床寸法590×1,500mm(手摺高:900mm以上)590×1,500mm(手摺高:900mm以上)590×1,500mm(手摺高:900mm以上)
作業床高さ
4段階調節
(2.9)
5段階調節
(3.6)
6段階調節
(4.3)
最高地上高 2,855mm
2段目 2,310mm
1段目 1,725mm
最低地上高 1,185mm
最高地上高 3,600mm
3段目 3,055mm
2段目 2,470mm
1段目 1,885mm
最低地上高 1,335mm
最高地上高 4,345mm
4段目 3,800mm
3段目 3,215mm
2段目 2,630mm
1段目 2,035mm
最低地上高 1,500mm
最大積載荷重135Kgf (作業者を含む)135Kgf (作業者を含む)135Kgf (作業者を含む)
自重約212Kg (手摺・巾木材を含む)約240Kg (手摺・巾木材を含む)約260Kg (手摺・巾木材を含む)
昇降装置手動式(バネバランス式)手動式(バネバランス式)手動式(バネバランス式)
表面処理溶融亜鉛メッキ溶融亜鉛メッキ溶融亜鉛メッキ
移動車輛材質:ゴム
直径:φ150(キャスター方式・ストッパー付)
材質:ゴム
直径:φ150(キャスター方式・ストッパー付)
材質:ゴム
直径:φ150(キャスター方式・ストッパー付)
